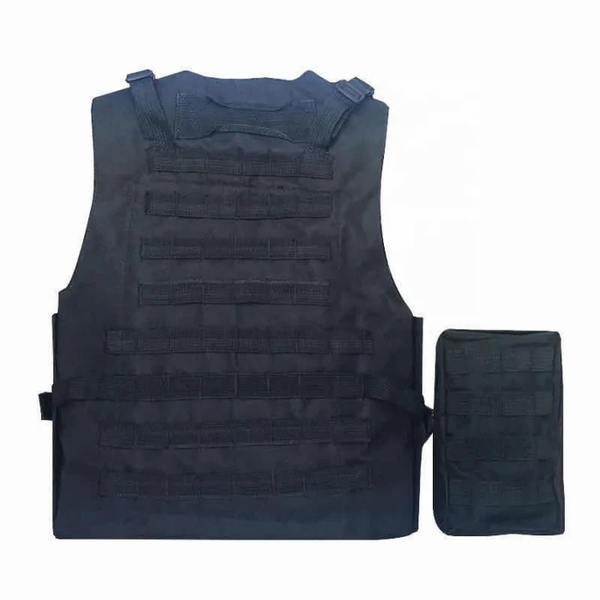

У сучасній галузі військового та поліцейського обладнання легкість, високий рівень захисту та стійкість до навколишнього середовища стали основними напрямками модернізації захисного обладнання. Серед численних куленепробивних матеріалів,ПЕ куленепробивні пластини(UHMWPE над-високомолекулярні поліетиленові куленепробивні пластини) швидко стають основними, широко використовуються у військових бронежилетах, тактичних жилетах, захисних щитах і системах композитної броні.
Отже, чому все більше і більше бронежилетів обирають поліетиленові пластини замість традиційних сталевих чи керамічних пластин? За цим стоїть не просто «легкість», а всебічний прояв переваг матеріалу в різних аспектах, таких як куленепробивний механізм, надійність і екологічність.
Принцип захисту ПЕ куленепробивних пластин
На відміну від сталевих пластин, які покладаються на «твердість до блокування», і кераміки, яка покладається на «руйнування для споживання енергії», куленепробивний механізмПЕ куленепробивні пластинизаснований на поглинанні енергії та дифузії полімерних ланцюгів.
Його основні механізми включають:
1. Надзвичайно велика довжина молекулярного ланцюга забезпечує чудову міцність на розрив.
Молекулярна маса UHMWPE може бути більш ніж у 10-20 разів більшою, ніж звичайний PE, що робить його:
- Надзвичайно висока міцність на розрив
- Відмінна міцність
- Ударостійкість значно перевищує міцність металів і кераміки
Це означає, що матеріал не відскочить від осколків, як сталеві пластини, а також не розірветься та не вийде з ладу, як кераміка.
2. Багатошарова структура спільного поглинання енергії
ПЕ куленепробивні пластини зазвичай виготовляються шляхом ламінування десятків або сотень шарів волокна:
- Верхній шар відповідає за початкове поглинання удару.
- Середній шар швидко розсіює енергію.
- Нижній шар перешкоджає подальшому проникненню снаряда.
Сформуйте «енергетичний пул», щоб повністю розсіяти енергію кулі.
3. Міжшаровий механізм ковзання дозволяє уникнути структурного руйнування
Під час удару між шарами відбудеться контрольоване ковзання:
- Зменшити локальне пошкодження
- Запобігайте швидкому поширенню тріщин
- Зберігають здатність витримувати багаторазові удари
Сталеві пластини будуть вм'яти і деформуватися, кераміка тріскатиметься, але ПЕ пластини можуть зберегти свою цілісність.
4. Краща стійкість до заднього удару (BFS)
Гнучкість PE дозволяє:
- Менша деформація на спині
- Значно знижена передача енергії в спину
- Може ефективно зменшити травми тупими предметами та внутрішні органи
Це новий напрямок сучасних бронетехнічних засобів.
Більш легкий
Традиційні бронежилети зі сталевих пластин зазвичай важать 6-8 кг (з передньою та задньою пластинами), і тривале носіння може легко призвести до:
- Зниження фізичної працездатності
- Повільний рух
- Гнітюча втома
- Нижча швидкість реакції на полі бою
А поліетиленові куленепробивні пластини славляться своєю над-легкістю:
|
Матеріали |
Вага за штуку (типовий рівень III) |
|
Сталева пластина |
3–4 кг |
|
Тарілка керамічна |
2,5–3 кг |
|
ПЕ куленепробивна пластина |
1–1,5 кг |
Зниження ваги на 40-60% означає:
- Солдати біжать швидше
- Тактичні рухи більш природні
- Зменшується тягар тривалого-зносу
- Лазіння, повзання та штурмування більш гнучкі
Під час модернізації індивідуальних солдатських систем в арміях багатьох країн оптимізація ваги є першочерговим проектом, а PE є ядром рішення.
Відмінна ефективність кількох{0}}атак
У сучасному ближньому-бою ймовірність кількох влучень в одну й ту саму область зростає.
Порівняння характеристик матеріалу:
Керамічна плита:
- Його легко розбити після першого удару.
- Другий удар у ту саму область може бути невдалим.
Сталева пластина:
- Він вироблятиме небезпечні вторинні осколки
- Може спричинити серйозні вторинні травми
ПЕ дошка:
- Ні фрагментації, ні бризок
- Локальні пошкодження не вплинуть на загальну структуру
- Може витримати більше ударів
- Стабільна продуктивність під час багаторазових випробувань вогнем
Таким чином, поліетиленові куленепробивні пластини більше підходять для -високочастотних-обстрілів на близькій відстані, таких як боротьба з-тероризмом у містах, спеціальні поліцейські рейди, CQB (близькі-битви) та захист безпеки.
Надзвичайно сильна адаптивність до навколишнього середовища
ПЕ куленепробивні пластиниадаптуються до різноманітних екстремальних умов, що високо оцінюється за військовими стандартами.
1. Екстремально холодне середовище (Арктика, гірські райони)
- Вона не буде крихкою і тріскатися при низьких температурах, як кераміка.
- Ризику замерзання та розтріскування взагалі немає.
- Жорсткість залишається хорошою в холодному стані.
2. Тропічний ліс-з високою вологістю (бій у джунглях)
- Не вбирає воду, не набухає
- Не розшаровується, не пліснявіє
- Більш тривалий термін служби
3. Морське або прибережне середовище
- Природно стійкий до корозії сольовими туманами
- Підходить для використання військово-морським флотом, береговою охороною та спеціальними силами водних операцій
4. Висока{1}}температурна пустеля
- Матеріал стійкий.
- Поверхня після обробки витримує високі температури і вплив сонячних променів.
5. Хімія та забруднене навколишнє середовище
- Сильна стійкість до хімічної корозії
- Не піддається впливу масляних плям і хімічних рідин
Незалежно від того, де виконують місії солдати, поліетиленові куленепробивні пластини можуть підтримувати стабільну продуктивність, що є важливою причиною, чому їх віддають перевагу військові.
Більш безпечний для організму людини
Стандартом оцінки для бронежилетів є не лише «блокування без проникнення», але також залежить від того, чи є BFS (Back Face Signature) достатньо малим. У цьому відношенні ПЕ плити чудово працюють:
- Контрольована деформація
- Слабша провідність ударної хвилі
- Більш легкий вплив на органи, кістки, кровоносні судини
- Краще здатний захистити життя за тих самих умов випробувань
На реальному полі бою це часто визначає, «чи можна піти з поля бою стоячи чи отримати шок і травму від удару».
Компонувальний і розширюваний
ПЕ куленепробивні плити мають надзвичайно міцну пластичність і можуть використовуватися в різних композитних конструкціях:
1.PE + кераміка (досягнення рівня IV)
- Кераміка розбиває броню-пробивними снарядами.
- ПЕ відповідає за поглинання енергії та блокування фрагментів
- Це звичайна комбінація для бронежилетів високого-класу
2. PE + буферний шар, що поглинає енергію
Значно зменшити BFS.
3. Полиетиленове багатошарове формування зігнутої поверхні
Він добре прилягає до тіла, а зручність носіння значно покращена.
Над-тонкий поліетиленовий лист
Використовується для захисту в штатському або прихованої техніки.
PE — це матеріал, структура якого може бути розроблена відповідно до вимог місії, і є ключовим напрямком розвитку для майбутнього індивідуального спорядження солдата.
Кінець статті
Причина, чому поліетиленові куленепробивні пластини стали основою сучасних бронежилетів, полягає в тому, що вони мають незрівнянні переваги перед традиційними матеріалами щодо захисних характеристик, механізму використання матеріалу, контролю ваги, адаптованості до навколишнього середовища, стійкості до багатьох -ударів, безпеки та пластичності конструкції.
Вони не тільки змінюють вагу бронежилетів, але й змінюють спосіб виживання солдатів на полі бою.
Виберіть матеріали Qianxilong
Якщо ви шукаєте куленепробивні поліетиленові пластини військового -класу / композитні бронематеріали UHMWPE / спеціальні пластини для бронежилетів, Qianxilong Materials може надати для вашого проекту:
- Сировина-військового класу та сувора система контролю якості
- Підтримка налаштування кількох рівнів, наприклад NIJ II/IIIA/IV
- Підтримуйте виробництво плоских пластин, вигнутих пластин, ультра-легких пластин і багато-шарових композитних пластин
- Приймайте замовлення OEM/ODM і постачайте виробникам обладнання по всьому світу
- Команда R&D може надати пропозиції щодо структурного дизайну відповідно до сценаріїв місії
Ласкаво просимо до Qianxilong Materialsдля технічної підтримки та інженерних котирувань.
